Manometer
1. Differenzdruckmanometer für kleine Differenzdrücke (Pa)
Differenzdruckmanometer für kleine Differenzdrücke im Pascal (Pa) bzw. kPa Bereich decken wir mit dem MAGNEHELICS 2000 der Firma Dwyer ab. Einsatzbereich z.B. in der Klimatechnik. Messbereiche von 0 - 60 Pa bis 0 - 30 kPa (Druck / Unterdruck / Differenzdruck) geeignet für Luft und neutrale, trockene Gase. Überdruckfest bis 100 kPa. Skalen mit Mittelpunkt (+/-) und andere Einheiten sind optional erhältlich. Abb. links zeigt ein Magnehelics mit Skala 0 - 250 Pa und einem optionalen verstellbaren Signalanzeiger als Grenzwertmarkierung (ASF Option).
2. Differenzdruckmanometer zur Filterüberwachung
Die Differenzdruckmanometer der Firma Mid-West Modell 120 eignen sich hervorragend zur Verschmutzungsanzeige von Filtern, da diese eine enorme Überdruckfestigkeit (bis 400 bar) und über ein Messwerk (Magnetkolben) verfügen, dass sowohl Gase als auch Flüssigkeiten vertragen kann. Messbereiche von 0-160 mbar bis 0-6 bar Differenzdruck mit Einheiten in mbar, bar, kPa, MPa, PSI, kg/cm² und andere möglich. Das Messwerkgehäuse ist in Aluminium oder optional Edelstahl erhältlich. Ein oder zwei einstellbare Schaltkontakte sind erhältlich
3. Differenzdruckmanometer als Präzisionsgeräte

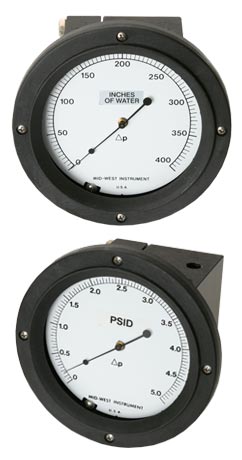

Die Differenzdruckmanometer der Firma Mid-West Modell 106 und Modell 109 eignen sich hervorragend zur genauen Anzeige von Differenzdrücken z.B. bei Test Prüfständen und haben Dank einer enormen Überdruckfestigkeit (bis 400 bar) viele Anwendungen in der Industrie. Das Messwerk aus Faltenbalk oder Torsionsrohr ist für Gase als auch für Flüssigkeiten geeignet. Das Modell 106 hat Messbereiche von 0-25 mbar bis 0-1000 mbar Differenzdruck und das Modell 109 von 0-1 bar bis 0 - 400 bar Differenzdruck mit Einheiten in mbar, bar, kPa, MPa, PSI, kg/cm², mm WS, inch H2O und andere möglich. Das Messwerkgehäuse ist aus Aluminium, Messing, Stahl oder Edelstahl zu bekommen. Die Genauigkeit beträgt +/- 1% vom Endwert und optional +/- 0,5% vom Endwert. Die Skalengröße ist standardmäßig 6" (152 mm) groß und das Messgerät ist zur Wandmontage geeignet.
4. Differenzdruckmanometer zur Durchflussanzeige
Das robuste, preiswerte Differenzdruckmanometer Modell 130 der Firma Mid-West eignet sich als Überwachungs- und Anzeigegerät für Durchflussmessungen nach dem Wirkdruckverfahren (z.B. Messblenden, Venturidüsen, Pitotrohre usw.) für Gase und Flüssigkeiten. Die kundenspezifischen Messbereiche mit einer linearen Zuordnung zur Durchflussmenge und einer entsprechenden Skala und Einheit (z.B.:1000 m3/h) sorgen für eine optimale Ablesung der Durchflussmenge. Weitere Anwendungsgebiete ergeben sich bei der Überwachung eines Differenzdruckes, z.B. beim Druckabfall an
Niederdruckfilteranlagen, Pumpen oder Gebläsen im Bereich von 0 - 12,5 mbar bis max. 0 - 1000 mbar. Die Geräte können sowohl als auch mit einem oder zwei Schaltkontakte versehen werden. Katalog Modell 130 Katalog Modell 130 (engl.)
5. Druck Prüfset für Systemtrenner BA
Das robuste Druck Prüset 845-5 besteht aus einem Differenzdruckmanometer mit der Skala 0 - 1 bar (15 PSI) und einem Vordruck Manometer (16 bar) und eignet sich hervorragend zur Überprüfung der Trinkwasser Systemtrenner BA, welche einen Rückfluss von Nicht-Trinkwasser ins Trinkwasser System verhindern. Laut DIN EN 1717 sind alle Systemtrenner BA (Bauart B Typ A) einmal jährlich auf ihre Funktion zu Überprüfen. Zur Überprüfung der Funktion gehört unter anderem das Öffnen des Ablassventil bei 0,14 bar Differenzdruck zu prüfen und die Prüfung des ausgangsseitigen Rückflussverhinderes. Dank des Tragkoffers ist ein Einsatz vor Ort mit diesem Prüfset einfach und optimal zu realisieren.
